石膏ボードの穴あけとコンセントボックスの埋め込み

壁に電源コンセントなどを新設する際には、石膏ボードなどの壁に穴を開け、そこにコンセントボックスを埋めこむ必要があります。

本記事では、マルチツールを使用した石膏ボードの壁への穴あけ方法、及びその穴にコンセントボックス（スイッチボックス）を埋め込んでいく方法を紹介します。

１．壁内に配置された柱位置を特定

まず、コンセントボックスは壁の空洞部分にしか格納できませんので、壁内の柱（間柱）の位置を正確に把握して、柱がない部分に穴を開けていく必要があります。

柱の位置の特定には、写真のような壁内に障害物があるか？を検出してくれる壁裏センサーや、壁に小さな針を刺して壁内に障害物があるか？を物理的に検出する下地キャッチなどの工具を使用します。

ただ、下地キャッチを使用した場合は、どうしても壁に小さな穴が開いてしまうので、右近次的には、ざっくりとした位置が分かればいい場合は壁裏センサーを使用し、数mm単位で正確な柱位置を把握する必要がある場合は、下地キャッチを使用しています。どちらかお好きなものを一つ準備しておけばよいでしょう。

２．壁（石膏ボード）へ開ける穴位置・形状の決定

柱の位置が明確に出来たら、コンセントボックスを嵌めこむための穴位置を決めます。コンセントボックスには、固定方法により2種類の仕様のものが存在していますが、その仕様によって穴を開ける位置が変わるので注意が必要です。

まず、昔から使用されているコンセントボックスは、真横に隣接する柱（間柱）にネジで固定する仕様になっているので、柱（間柱）のすぐ横を狙って穴を開ける必要があります。

対して、写真のようにコンセントボックスに金属の”羽根”がついているタイプは、コンセントボックスのフランジと”羽根”で石膏ボードを挟み込んで固定しますので、羽根が壁内に入る分だけ（＝羽根がコンセントボックスの外側に出る分だけ）、柱と距離をとって穴を開ける必要があります。壁内の柱（間柱）のピッチは概ね30cm～40cmほどになっておりますので、柱から5～10cm程度の距離を取って穴を開ければ問題なく取り付けられると思います。

壁に開ける穴の形状は、コンセントボックスと同形状になります。穴を開けたい位置にコンセントボックスを当てて、現物合わせで開ける穴の形状をマーキングします。

３．壁（石膏ボード）への穴あけ

穴をあける位置・形状が決まったら、いよいよ壁に穴を開けていきます。

穴開けは、石膏ボード専用ののこぎりでも、100均の小型ノコギリでも可能ですが、何か所も加工する場合は マルチツール を使用すると便利です。

マルチツール の使用方法はリンク先で詳細を説明していますが、ツール先端のノコ刃が高速で左右に動くことで、カットしたいライン上に刃を当てるだけで石膏ボードをカットすることができます。のこぎりで切断するためには、事前にのこぎりの刃を入れるための穴を開ける必要があったりしますが、マルチツールはいきなり刃を当ててカットすることができるので非常に便利です。

ただし、刃が左右に動いて切断するツールですので、ツールをしっかり固定していないと、刃の動きに負けてしまってツールの位置がズレていきます。ツール本体をしっかり固定して使用するようにしてください。

４．コンセントボックスの埋め込みと固定

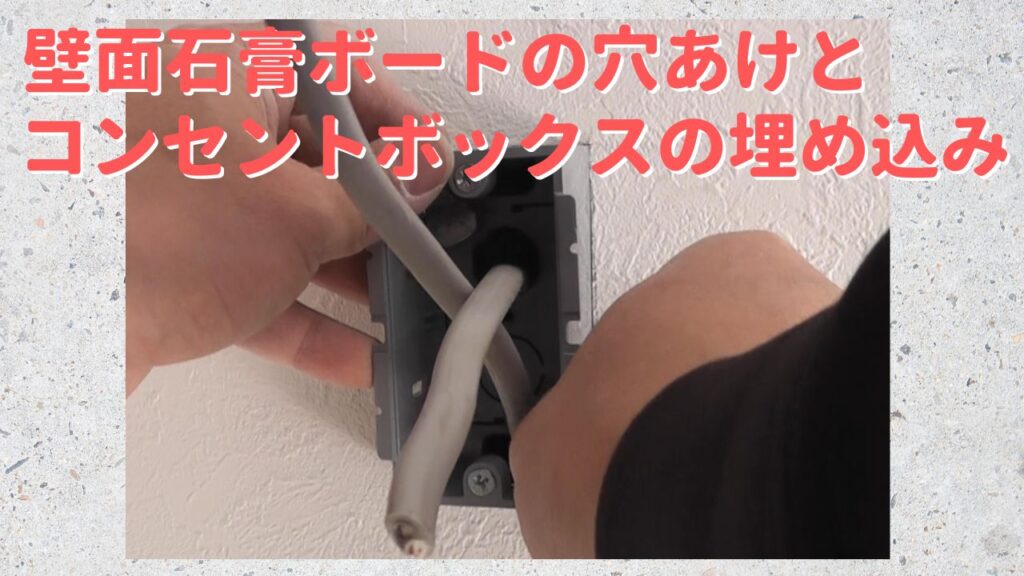

壁に穴が開いたら、コンセントボックスに電源ケーブルを通して壁内に埋め込んで固定します。

前述のとおり、昔から使用されている通常のコンセントボックスは、写真のようにボックス全体が穴の中に格納されて、すぐ横にある柱にネジ止めされています。（写真では右奥側のみがネジ固定されています。）構造的には、その後に取り付ける連用取付枠とネジで連結することで、壁を挟み込んで完全固定される仕様です。

コンセントボックス全体が完全に壁の中に入り込んでしまう構造になるので、初心者がDIYで後付けするには難易度が少し高くなります。（安価なため、既設のコンセントボックスはこのタイプが使用されていることが多いと思います。）

一方、金属製の羽根で壁を挟み込むタイプのコンセントボックスは、壁内に入れたときに手前側のフランジが壁穴の端面に引っかかるので、ボックス全体が壁内に入ることはありません。（写真のようにフランジだけが壁に引っかかって外側に残ります。）

更に、その状態で左上と右下のネジを締めていくだけで、羽根がコンセントボックスの外側に出て手前側（石膏ボード側）に移動し、石膏ボードを挟み込んでコンセントボックスを固定してくれます。連用取付枠を取り付けなくても、コンセントボックス単品で壁に完全固定されますので、DIY向きです。（DIYでしか使用しない右近次は羽根タイプしか使用しません。）
